卷帘式挡烟垂壁通过电源控制实现防火布的上升与下降，卷帘式挡烟垂壁体积小，重量轻，安装较为方便，可与消防控制室相连，可接受控制室发出的指令，实现收缩与下降，形成500-800mm深度的蓄烟池，将烟雾控制在一定范围内，利于人员迅速疏散和消防人员火灾救援。

卷帘式挡烟垂壁构造详解解说：

1、卷帘式挡烟垂壁包含卷轴（长度8米以内）一根，卷轴上缠绕使用防火布或硅胶布（耐高温纤维布）制作的帘面，卷轴通过调心轴承和支架板稳固安装于墙壁或立柱上；

挡烟垂壁安装侧面展示图

2、卷轴一端装有钢丝绳卷盘，卷盘与卷轴用键连接；

3、钢丝绳另外一端固定在装置有棘轮棘爪和绞盘的控制箱内部，控制箱内的棘爪安装在有拉伸弹簧的坐杆上；

4、坐杆的一端有一卡榫，其作用是在工作时卡榫卡在杠杆一端的榫槽内。

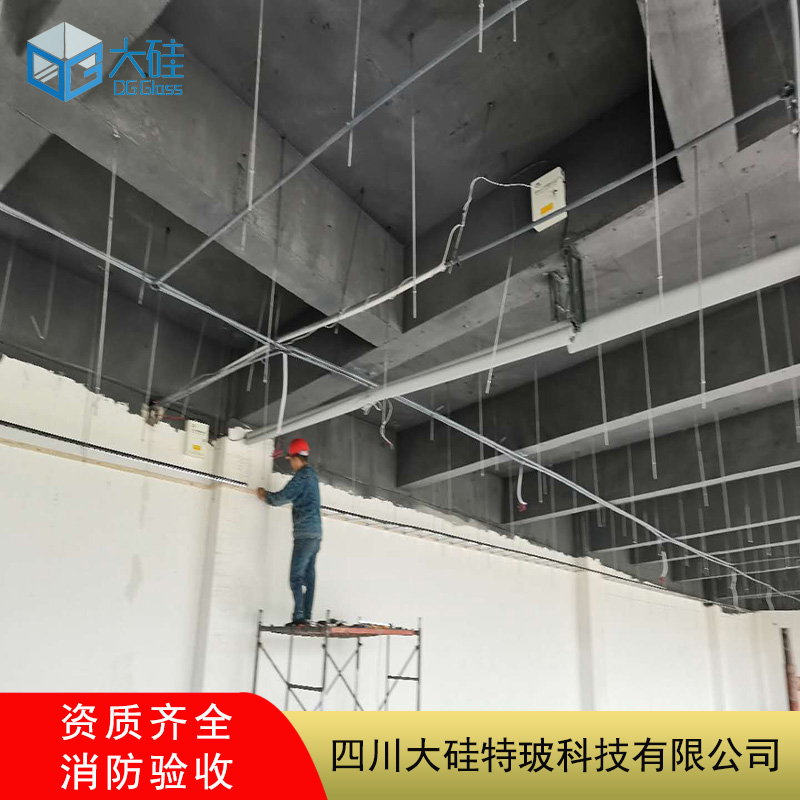

电动挡烟垂壁安装展示图

卷帘式挡烟垂壁结构为以上所述，那么是通过什么样的方式让这些组件运作起来呢？其工作方法为：

（1）当有火灾发生时，烟感报警器感应到烟雾或接受到消防控制室信号，电磁铁电源接通，随之吸合，杠杆逆时针旋转，让坐杆上的卡榫脱离榫槽，卡榫在拉伸弹簧拉力带动下，沿着指点逆时针旋转并将棘爪脱离棘轮，由此垂帘在配重不平衡力矩的带动下，自动下放帘面到指定位置。

（2）在坐杆沿支点逆时针旋转的时候，打开微动开关，使常闭触电再闭合，并将下降完成的信号发送到消防控制室，同时与消防控制室联网的空调、排烟风机等相关设备实现联动控制。

（3）等待救援结束，可通过控制室发送指令将挡烟垂壁垂帘收缩到指定位置。

电动卷帘式挡烟垂壁有自动和手动两种控制方法，在自动控制失灵的情况下，可采用手动，通常安装时会在墙壁上设置控制面板，方便使用。
