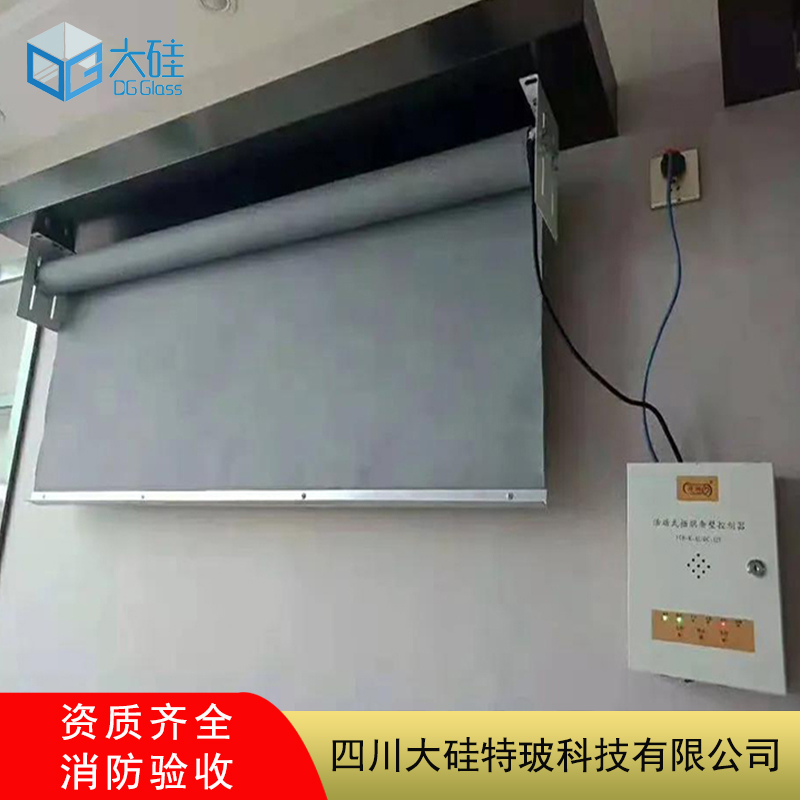

电动挡烟垂壁一类通过电源、探测器、控制箱等配件联合作业的智能型防烟设施。挡烟垂壁控制器即可连接挡烟垂壁，也可连接消防联动，是枢纽型存在。电动挡烟垂壁在下降防火布形成蓄烟池-防烟分区后，并同排烟系统协作，进而实现防排烟联动操作，为人们在火灾发生的情况下，创造逃生条件，同时也为消防救援争取时间。

控制箱（器）是挡烟垂壁的关键，而控制箱内部接线较为复杂，因此正确接线是挡烟垂壁正常工作的前提。

电动挡烟垂壁控制箱外部接线：

控制箱不可直接接入信号线或电源线，应该设置一个单输入单输出的模块。电控箱或者是挡烟垂壁模块可连接报警总线或电源线回路。

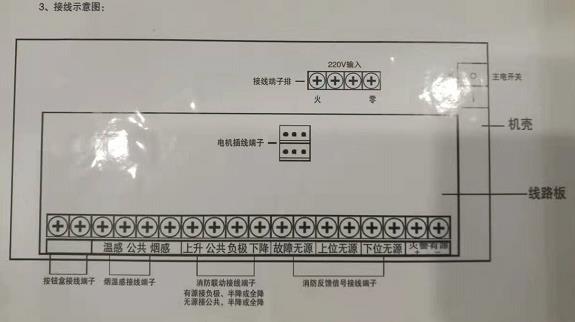

控制箱内部清楚标记消防联动接线位置：

建议使用有缘接线方式：将8、9接入直流中间继电器的+-极端子，用输入输出模块控制继电器的动作，将挡烟垂壁的控制线接入继电器的常开触点，即可实现挡烟垂壁的控制功能。

控制箱内对挡烟垂壁接线有详细图示，可按照图示进行消防接线。

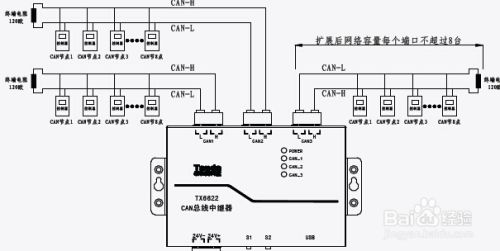

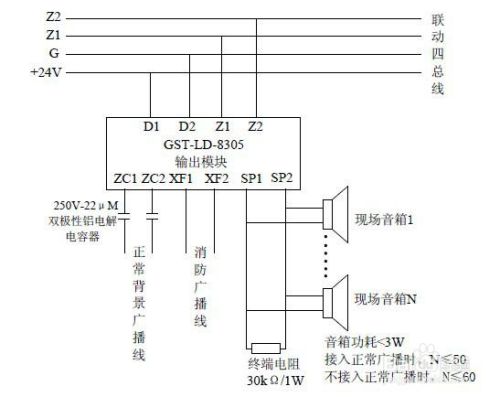

挡烟垂壁消防弱电图布置方法：

消防布线系统应该独立设置，且系统内应有不同电压不同电流的级别，安装在不同的管槽内，如果是在管内或线槽内设置线路，应安装在建筑抹灰及地面工程完成后，管内或线槽内不应有积水或杂物，避免影响电流走势。

在消防布线过程中，如果实际长度超过30cm，没有弯曲；或超过20cm，有一个弯曲；或超过10cm，有两个弯曲的时候，应该装置接线盒，方便接线。

布线图线路铺设好之，可用于500辐照。如果用Ω表示每个电路导线对地面的绝缘电阻，那么电阻不可低于20Ω。同一个工程中导线应该设置统一的颜色区分，导线正极为红色，负极为黑色。
