电动挡烟垂壁是一种具有火灾自动警报系统的智能型防烟消防设施，电动挡烟垂壁在火灾确认后，可在15s内联动所在防烟分区内的全部挡烟垂壁，且在60s内全部下降到指定位置，是集智能感应、联动控制为一体的科学防烟产品。

电动挡烟垂壁的安装比固定式垂壁安装更为复杂，那么应该如何安装呢？下面大硅特玻小编为大家详细讲解。

电动挡烟垂壁安装详细步骤：

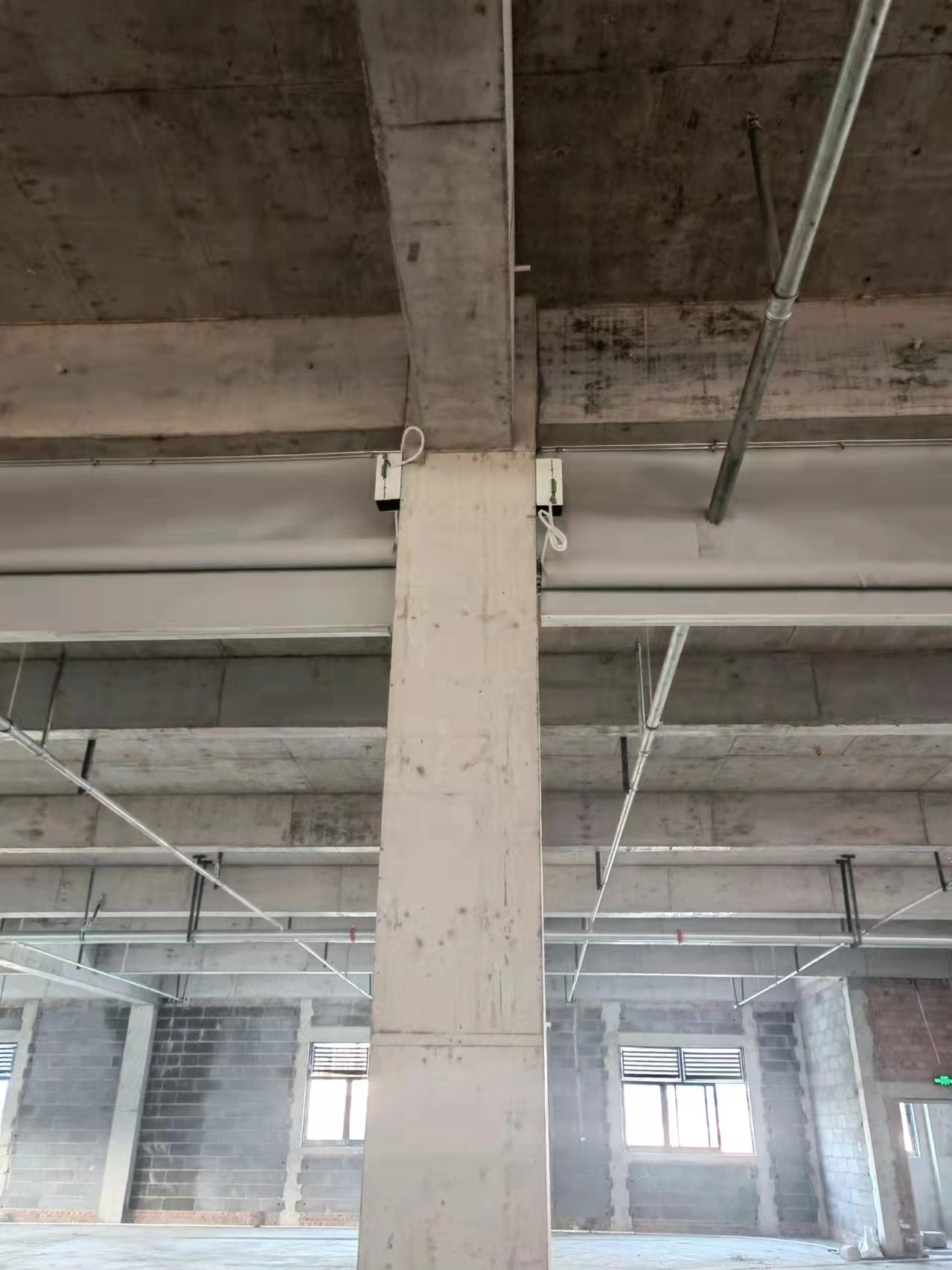

一、搭建骨架

电动挡烟垂壁在安装以前，需要将骨架搭建完成才能将挡烟垂壁固定在顶棚下，常使用钢材搭建骨架，需要拼接的挡烟垂壁中间需要打拼接龙骨。

二、安装电动挡烟垂壁

1、有吊顶情况安装

如果建筑顶棚下设计有吊顶，那么电动挡烟垂壁的底部与吊顶应该齐平，以保障设计美观性。

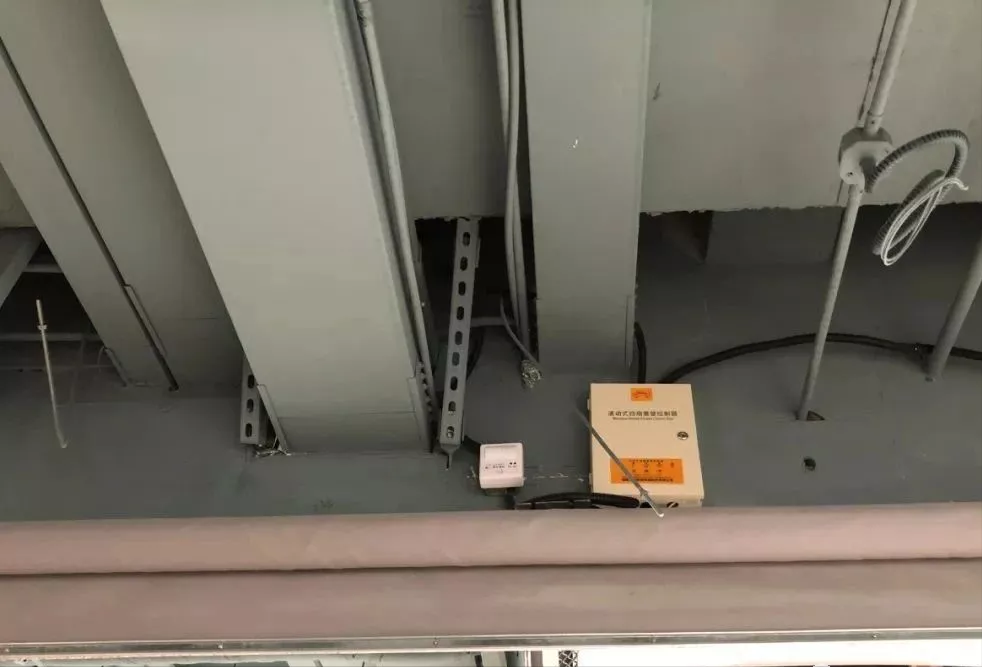

2、无吊顶情况安装

如果挡烟垂壁直接安装在顶棚下，应先在梁底设置一定高度的密封固定措施（固定挂板），为机电管线布置预留空间及便于操作，然后将挡烟垂壁安装在固定设施下方。

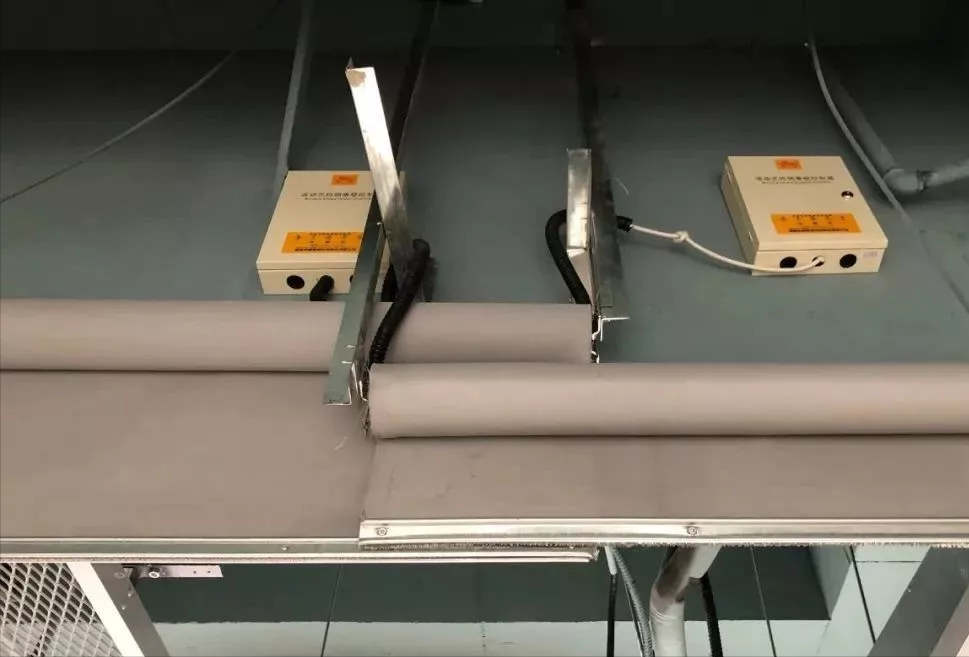

3、两樘及多樘挡烟垂壁拼接安装

根据高度安装在同一水平线，中间搭建拼接龙骨。电动挡烟垂壁同建筑其他构造（柱或墙）应保持一定的缝隙，但缝隙不大于60mm，且连续性挡烟垂壁各块之间不应有缝隙，搭接宽度不小于100mm；

4、门洞上方电动挡烟垂壁安装

应将其安装在门扇开启方向的背面，且在疏散指示标志的后方。

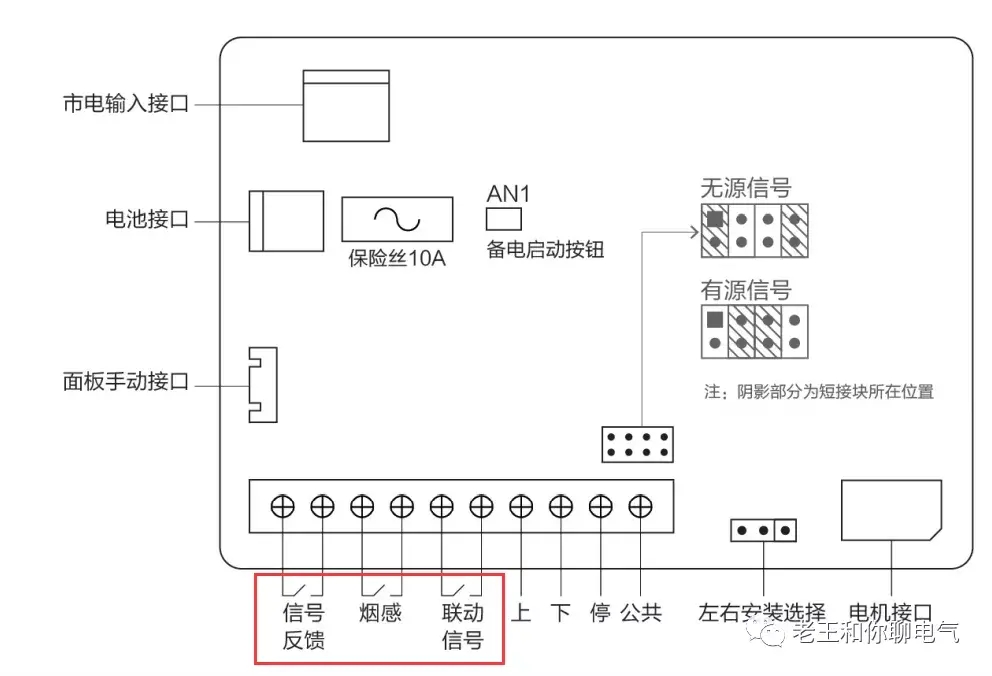

三、安装接线

（1）挡烟垂壁要实现消防联动功能，那么需要正确连接联动中心控制信号线。

（2）挡烟垂壁与烟感探测器实现联动功能，需同控制箱正确接线。

（3）电机接线

（4）按钮盒接线

详细接线方法可查看文章：电动挡烟垂壁控制箱、电机、烟感器应该如何接线？

（5）清码及对码调试

四、电动调试及测试

采用单机调试和联动调试两种方法。

单机调试要进行三个方面：

（1）手动操作挡烟垂壁按钮盒，查看挡烟垂壁开启、复位反应是否敏捷，启动与停止是否在指定位置，下降高度是否符合图纸要求；

（2）通过模拟火灾试验，查看在是否在标准规定时间（60s）挡烟垂壁下降是否降落到位；

（3）挡烟垂壁执行下降命令后查看消防联动信号是否反馈到控制室；

通过单机调试后，再进行联动调试，查看电动挡烟垂壁工作情况。
