在现代城市中，玻璃幕墙建筑如雨后春笋般涌现，但在享受通透视觉体验的同时，消防安全始终是悬在人们心头的达摩克利斯之剑。使用质量优良的高硼硅防火玻璃，可成功阻隔火势蔓延1小时、2小时、3小时甚至更长，为人员疏散争取到宝贵时间。

高硼硅防火玻璃之所以具有优良的防火功能，主要得益于其特殊的材料组成和物理化学特性。

高硼硅防火玻璃防火性能的关键原因：

1、高硼硅玻璃的低热膨胀系数

   - 高硼硅玻璃的氧化硼（B₂O₃）含量较高（通常12-15%），二氧化硅（SiO₂）含量超过80%，这使得其热膨胀系数极低（约3.3×10⁻⁶/K，仅为普通玻璃的1/3）。

   - 低热膨胀性使其在高温下（如火灾中）受热时膨胀程度极小，显著降低因温度骤变导致的结构应力，避免玻璃炸裂，从而维持完整性。

2、高软化点与耐高温性

   - 高硼硅玻璃的软化点高达820℃以上（普通钠钙玻璃仅约720℃），可在更高温度下保持固态结构。

   - 在火灾中（通常火焰温度800-1000℃），普通玻璃会迅速软化坍塌，而高硼硅玻璃能长时间保持形状，形成物理屏障，阻挡火焰和高温烟气扩散。

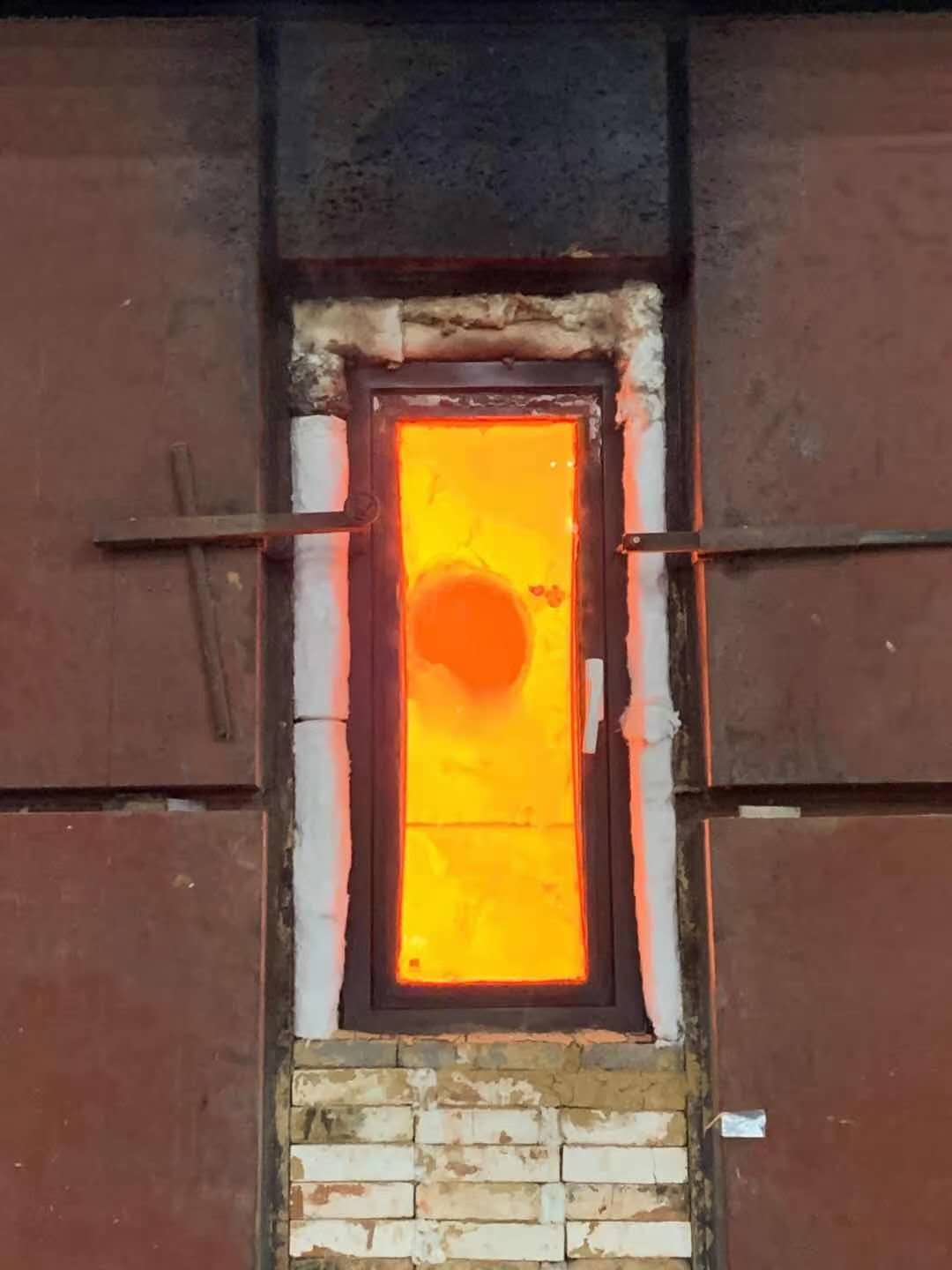

高硼硅防火玻璃烧检测试

3、高热稳定性与抗热冲击性

   - 低热膨胀系数结合高导热性（1.2 W/m·K），使其能快速均匀散热，承受剧烈温度变化（如火灾中的局部高温或消防水冲击）。

   - 实验表明，高硼硅玻璃可耐受200°C以上的瞬时温差而不破裂，远超普通玻璃的耐受极限（约50°C）。

4、化学稳定性与抗侵蚀能力

   - 高纯度二氧化硅和氧化硼网络结构赋予其强耐腐蚀性，抵抗火灾中酸性烟雾（如含硫/氮氧化物）的侵蚀，避免因化学腐蚀导致性能退化。

5、结构致密性与力学性能

   - 高硼硅玻璃密度（2.23 g/cm³）略高于普通玻璃，分子结构更致密，高温下仍能维持较高机械强度，延缓裂缝扩展。

6、复合结构设计（部分产品）

   - 部分高硼硅防火玻璃采用夹层设计（如中间夹防火凝胶或金属丝网），在高温下夹层材料发泡膨胀，形成隔热层，进一步延长耐火时间（可达1-3小时）。

 高硼硅防火玻璃实际防火性能表现：

- 完整性（E）：可阻挡火焰和烟气穿透。

- 隔热性（I）：背火面温升不超过140°C（防止引燃其他物品）。

- 根据标准（如GB 15763.1），其耐火时限可达0.5-3小时，满足不同建筑防火分区需求。

高硼硅防火玻璃应用场景：

广泛用于建筑防火门窗、幕墙、隔断，以及化工、电力等高温高风险场所，兼具透光性与安全保障。其性能优势源于材料科学与结构设计的协同作用，是火灾防护中的重要功能材料。

相关阅读：

复合隔热防火玻璃加工工艺及应用

单片防火玻璃如何改进工艺提高质量
